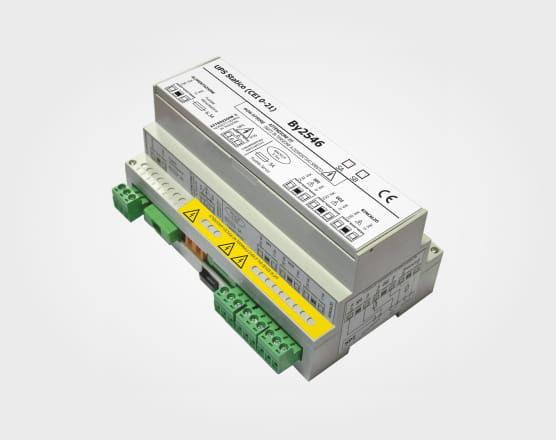

By2546
By2546
  • UPS statico per sistema di protezione di interfaccia (SPI)
  • Conforme alla norma CEI 0-21
  • 9 moduli DIN

UPS Statico per SPI (Sistema Protezione Interfaccia)

La norma CEI-021 prevede, per installazioni comprese tra 11,08 e 100 KW ove è prevista una protezione di interfaccia esterna, un sistema di alimentazione ausiliaria in grado di sostenere per almeno 5 secondi il dispositivo SPI (sistema di interfaccia esterno), il DDI (teleruttore/interruttore tra la rete di distribuzione pubblica e l’impianto) e l’eventuale interruttore di Rincalzo (per potenze >=20KW).

Il dispositivo BY2546 è il prodotto che garantisce la soluzione appropriata a quanto richiesto dalla norma essendo un UPS a guida DIN 9 moduli.

Il mantenimento dell’alimentazione per il tempo richiesto dalla norma è garantito da un circuito elettronico completamente statico.

L’accumulo di energia necessaria è conservata a bordo dei condensatori quindi il sistema non prevede batterie e la loro conseguente sostituzione per esaurimento dei cicli di ricarica (solitamente un anno).

Vantaggi delle unità di backup in DC Bytronic

Le soluzioni UPS su guida DIN offrono numerosi vantaggi:

  • Commutazione istantanea rete/batteria senza interruzione di servizio
  • Compattezza: occupano poco spazio (solo 6 moduli DIN)
  • Batterie NiMH integrate: lunga durata, nessuna manutenzione
  • Segnalazioni visive: LED e relè di allarme per supervisione da remoto
  • Alimentazione universale: funzionano con tensioni di rete da 230 V
Hai bisogno di continuità a 24V per i tuoi impianti?

Contattaci per ricevere supporto tecnico o una proposta commerciale personalizzata.

Richiedi informazioni

Installazione su guida DIN e semplicità d’uso

Le unità di backup statiche Bytronic sono progettate per integrarsi con rapidità e precisione all’interno di qualsiasi quadro elettrico. L’installazione avviene su guida DIN standard, senza necessità di staffaggi o adattatori aggiuntivi, garantendo compatibilità con l’architettura esistente e riducendo i tempi di montaggio.

I morsetti a vite frontali, chiaramente identificati, permettono un cablaggio sicuro e ordinato sia per l’alimentazione in ingresso che per il carico in uscita. Le versioni dotate di LED di segnalazione e contatti ausiliari offrono un vantaggio ulteriore in termini di supervisione, consentendo la verifica immediata dello stato del sistema sia localmente che da remoto, tramite PLC o sistemi SCADA. In pochi passaggi, l’UPS è pronto all’uso e operativo, senza necessità di configurazioni complesse.

Principali applicazioni

Le unità di backup statiche trovano impiego in impianti dove la disponibilità energetica deve essere garantita anche per brevi periodi, assicurando tempo utile per il salvataggio delle operazioni o la chiusura controllata dei processi.

  • PLC e moduli I/O, dove la perdita di alimentazione può compromettere l’intero ciclo produttivo
  • Interfacce operatore (HMI), per mantenere attivi comandi e feedback durante micro-interruzioni
  • Sistemi di telecontrollo e comunicazione, come router industriali, gateway o modem
  • Valvole, elettrovalvole e attuatori 24 V, che devono completare manovre anche in emergenza
  • Sistemi di sicurezza e allarme, garantendo la continuità delle segnalazioni critiche
  • Quadri elettrici in applicazioni industriali, dove è richiesto un backup autonomo da 5 a 30 minuti

Supporto tecnico e documentazione

Ogni dispositivo Bytronic è corredato da:

  • Manuale tecnico completo in italiano
  • Schema elettrico per cablaggio semplificato
  • Assistenza pre e post vendita dedicata
  • Possibilità di formazione tecnica su richiesta
