- Rapporto toroide 500/1
- Coprimorsetto di serie
- Categoria III
- Diametri foro interno disponibili: 35mm, 60mm, 80mm, 110mm, 160mm, 210mm, e 240mm HV
Filtra per

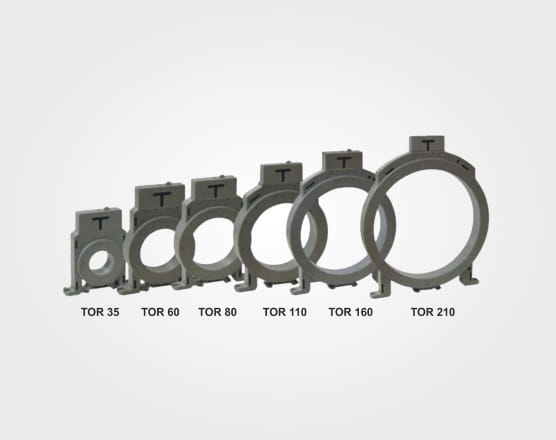

- Rapporto toroide 500/1
- Numero di spire: 500
- Coprimorsetto di serie
- Diametri foro interno disponibili: 35mm, 60mm, 80mm, 110mm, 160mm e 210mm
- Diametri foro interno apribili disponibili: 110mm e 210mm
Perché il toroide è diverso da un relè differenziale
Il relè differenziale decide se e quando aprire il circuito; il toroide misura lo sbilanciamento di corrente che indica una dispersione verso terra. Senza un sensore accurato, anche il migliore relè non può intervenire al momento giusto. Ecco perché la scelta del toroide è fondamentale ma non entra in competizione con le funzioni del relè o con il controllo d’isolamento, che lavora in prevenzione.
Come funziona un toroide di corrente residua
- Avvolge tutti i conduttori di fase e neutro affinché la somma vettoriale sia zero in condizioni normali.
- Rileva l’eventuale corrente di fuga (IΔ) trasformandola in un segnale secondario proporzionale.
- Invia il segnale al relè differenziale, che apre il dispositivo di interruzione se la soglia impostata viene superata.
Grazie a nuclei a semplice spira o con avvolgimento di compensazione, i toroidi Bytronic mantengono elevata precisione anche con carichi non lineari o presenza di componenti in corrente continua.
Vuoi la massima precisione nella protezione differenziale?
Contattaci per ricevere supporto tecnico o una proposta commerciale personalizzata.
Richiedi informazioniInstallazione senza complicazioni
I toroidi Bytronic si fissano con staffe o clip sul fondo quadro e non richiedono cablaggi complessi: basta far passare i conduttori al loro interno e collegare i due morsetti d’uscita al relè differenziale. Le versioni “HV” permettono l’installazione in impianti fino a 1 kV senza isolatori aggiuntivi.
Vantaggi e applicazioni
I principali vantaggi dell’utilizzo di toroidi per relè differenziali Bytronic sul tuo impianto sono:
- Intervento affidabile su guasti di tipo AC, pulsante o DC (serie TORB).
- Ampia scelta di diametri per cavi singoli, sbarre o fasci multipli.
- Compatibilità universale con relè differenziali Bytronic e di terze parti.
- Bassa corrente residua di errore per ridurre i falsi scatti e migliorare la selettività.
Dall’industria manifatturiera ai centri di calcolo, dagli impianti fotovoltaici alle colonnine di ricarica, dai conversione di potenza con inverter ai variatori di frequenza: in tutti questi casi le correnti di fuga possono assumere forme complesse che richiedono toroidi accurati e specifici per la classe di protezione.
Supporto tecnico e documentazione
Ogni toroide è fornito con:
- Scheda tecnica dettagliata
- Curva di saturazione
- Tabelle di selezione rapida.
Il team Bytronic supporta progettisti e quadristi nello scegliere il diametro corretto, nella corretta posa dei conduttori e nella taratura del relè abbinato.
