Funzionamento dei relè passo-passo
In un relè elettronico Bytronic, un piccolo micro-controllore interpreta la durata dell’impulso. Con un colpo rapido esegue la classica azione ON/OFF; con una pressione più lunga può attivare funzioni avanzate, ad esempio accendere un secondo circuito o forzare l’accensione continua. Questa logica riduce la complessità di cablaggio e permette di gestire più scenari con gli stessi pulsanti.
Installazione semplificata su guida DIN

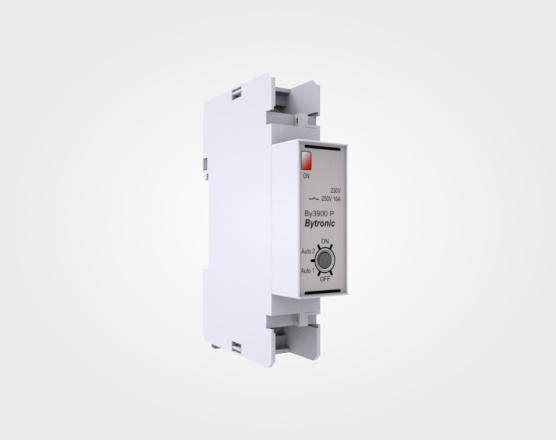

L’installazione dei relè passo-passo Bytronic è pensata per essere rapida e a prova di errore: il corpo occupa un solo modulo DIN da 17,5 mm, così può essere inserito agevolmente nei quadri esistenti senza dover riprogettare la distribuzione dei componenti.
Il cablaggio richiede soltanto tre o quattro conduttori — fase, neutro e linea di comando, più eventualmente il ritorno del carico — con morsetti a vite di grande sezione che accettano sia rigidi sia flessibili con puntalino. Sul frontale, un selettore rotativo consente di impostare la modalità di lavoro (OFF, AUTO 1, AUTO 2, ON) anche a quadro chiuso, mentre un LED ad alta luminosità segnala lo stato del contatto, risultando utilissimo durante i collaudi o in manutenzione predittiva.
La morsettiera è serigrafata con codici colore e simboli internazionali, riducendo i tempi di connessione e limitando gli errori di inversione. Grazie alla propria elettronica a basso consumo (< 2 W) e all’omologazione secondo EN 60669, il dispositivo può essere installato in impianti a norma residenziale o in armadi industriali senza necessità di protezioni aggiuntive o ventilazione forzata.
Vuoi semplificare il comando luci con un relè passo-passo?
Contattaci per ricevere supporto tecnico o una proposta commerciale personalizzata.
Richiedi informazioniVantaggi rispetto ai sistemi tradizionali
- Riduzione dei cavi: si sostituiscono deviatori e invertitori con semplici pulsanti in parallelo.
- Affidabilità industriale: contatto da 16 A, potenza fino a 2 300 W in AC1.
- Consumo proprio < 2 W, irrilevante nei sistemi a risparmio energetico.
- Configurazione flessibile: quattro modalità selezionabili senza software.
- Compatibilità pulsanti luminosi (assorbimento ≤ 0,1 A) per rendere i comandi visibili al buio.
Principali applicazioni
I relè passo-passo Bytronic trovano posto in impianti civili, terziari e su macchine dove si desidera il controllo da più punti senza PLC:
- Illuminazione di corridoi, scale, sale riunioni.
- Sistemi di ventilazione localizzati (bagni, laboratori).
- Accensione di prese comandate in uffici o aule.
- Scenari luci in showroom e retail, integrabili nei bus di building automation tramite contatto pulito.
- Quadri bordo macchina, dove è richiesto un comando manuale ridondante al PLC.
Supporto tecnico e documentazione
Per facilitare progettazione e messa in servizio, Bytronic mette a disposizione un pacchetto completo di risorse: manuali tecnici bilingue, wiring guide illustrate, casi d’uso già testati e un help-desk che risponde via telefono o da remoto per ogni esigenza di configurazione. Dopo l’installazione, un team dedicato accompagna l’impianto durante le prove funzionali e resta disponibile per aggiornamenti o adeguamenti futuri.
